Drahtseil-Zubehör | Rundaugplatten & Langaugplatten

Um unser Sortiment an Drahtseilen schnellstmöglich an Ihre individuelle Anwendung anzupassen, bieten wir ein ebenso vielfältiges wie qualitativ hochwertiges Angebot an Zubehör für Drahtseile und Ketten. Finden Sie das passende Anschlagmaterial sowie sicherheitsrelevantes Zubehör. Unsere Drahtseile und das Zubehör genügen höchsten Normen und Standards.

Informationen zu...

• ... Rundaugplatten hier weiterlesen ... Rundaugplatten zuklappen

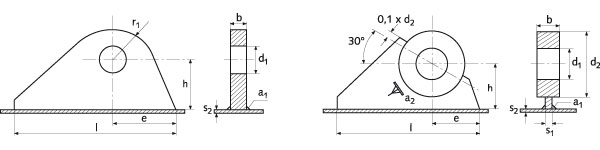

  Rundaugplatten

  Rundaugplatten sind nach EN 10025 ehemals DIN 82024 gefertigt, Sicherheitsfaktor 5-Fach. Die Nenngröße 1 bis 2 werden in der Form A und die Nenngrößen 2,5 bis 50 in der Form B geliefert. Die Nenngößen 1 bis 50 sind genormt, die Übrigen sind normfrei.

  Jetzt hier Kontakt mit uns aufnehmen!

  Nenngröße	zulässige Belastung	e	h	l	Kleinstmaß s2	Schweißnähte		b	d1	d2	r1	s1
  	kN	mm	mm	mm	a1 mm	a2 mm	mm	mm	mm	mm	mm	mm
  1	10	28	32	85	4	3	—	16	18	—	17,5	—
  1,6	16	36	40	110	4	3	—	20	22	—	22,5	—
  2	20	40	44	120	6	4	—	22	24	—	25	—
  2,5	25	44	48	130	4	3	5	25	26	55	—	8
  3	32	48	54	145	4	3	5	28	30	60	—	8
  4	40	52	60	155	4	3	5	30	33	65	—	8
  5	50	60	72	180	5	3,5	6	35	39	75	—	10
  6	63	68	78	200	5	3,5	6	40	42	85	—	10
  8	80	76	90	230	6	4	7	45	48	96	—	12
  10	100	88	96	260	7	5	7	50	52	110	—	14
  12	125	96	104	290	7	5	8	55	56	120	—	14
  16	160	104	120	310	8	6	8	60	66	130	—	16
  20	200	112	136	340	10	7	9	65	64	140	—	20
  25	250	120	144	360	10	7	10	70	78	150	—	20
  32	320	136	160	410	10	7	11	80	86	170	—	20
  40	400	152	180	460	12,5	9	13	90	96	190	—	25
  50	500	168	200	500	12,5	9	14	100	107	210	—	25
  63	630	184	230	570	15	10,5	15	110	117	230	—	30
  80	800	216	260	650	17,5	12	18	125	132	270	—	35
  100	1.000	237	300	750	17,5	12	18	140	147	296	—	35

  Nur Nenngröße 1-50 genormt

• ... Langaugplatten hier weiterlesen ... Langaugplatten zuklappen

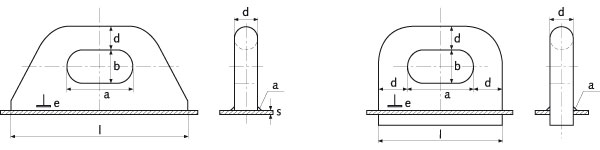

  Langaugplatten

  Langaugplatten sind nach ISO 8146 ehemals DIN 82025 gefertigt. Lieferbar in der Form A zur Ausführung am Schiffskörper und der Form B zur Ausführung am Ladebaum. Die Nenngößen 1 bis 50 sind genormt, die Übrigen sind normfrei.



  Nenngröße	zulässige Belastung	a	b	d	e	l	s	Kehlnaht a
  	kN	mm	mm	mm	mm	mm	mm	mm
  1	10	35	22	16	25	95	6	4
  1,6	16	42	24	20	33	120	7	4
  2	20	50	27	25	35	132	9	6
  2,5	25	55	29	25	39	140	9	6
  3	32	66	33	30	42	180	10	6
  4	40	77	36	35	48	210	12	7
  5	50	87	41	40	57	225	14	9
  6	63	91	45	40	63	240	14	9
  8	80	101	51	50	73	270	17	10
  10	100	117	56	50	80	300	17	11
  12	125	126	61	60	87	335	20	12
  16	160	145	67	60	95	370	20	13
  20	200	157	73	70	105	420	25	14
  25	250	170	80	80	120	470	30	16
  32	320	194	88	90	130	530	30	18
  40	400	220	98	100	145	570	35	20
  50	500	240	108	110	155	630	35	22
  63	630	260	120	120	165	700	40	24
  80	800	300	135	135	180	780	45	27
  100	1.000	330	150	150	200	870	50	30

  Nur Nenngröße 1-50 genormt
