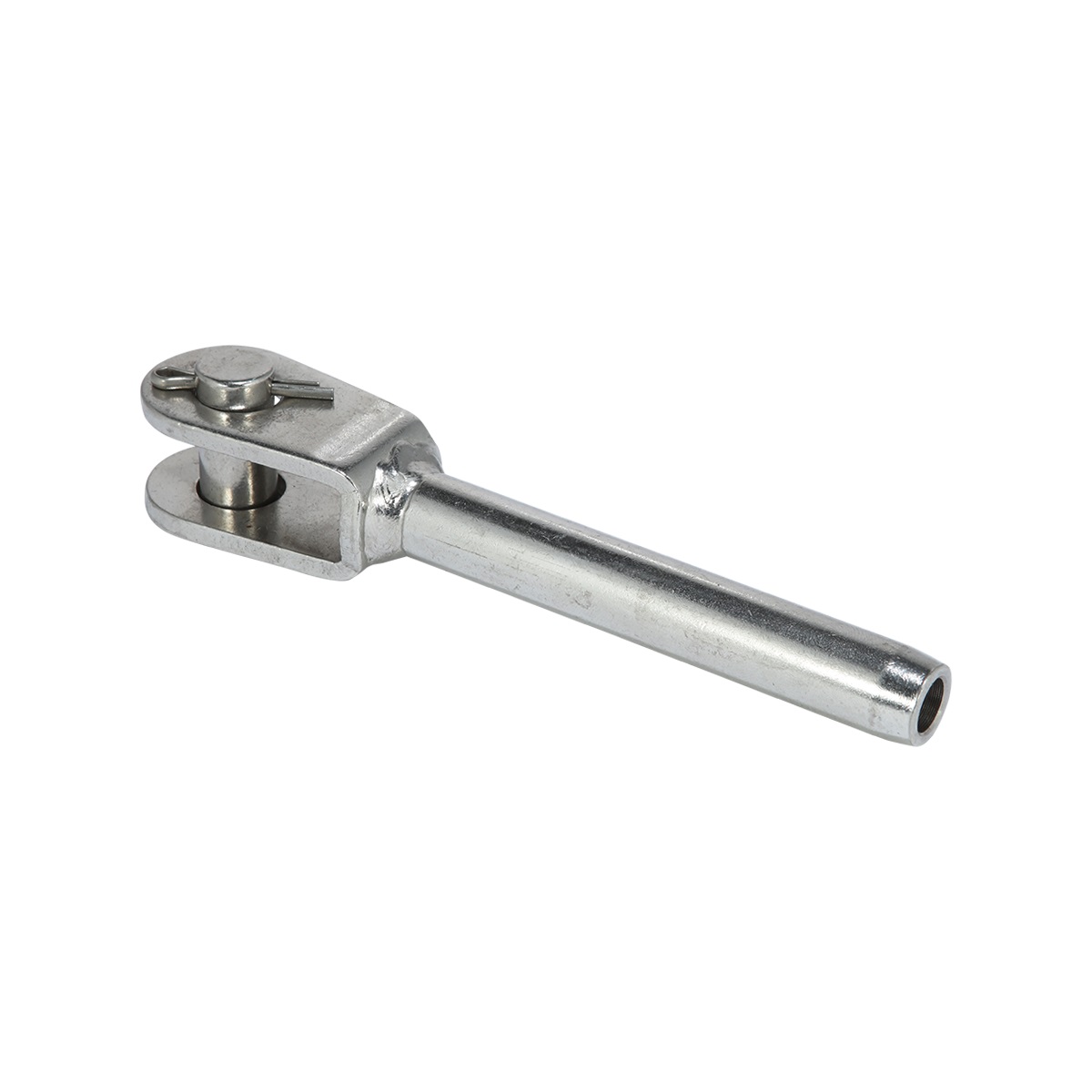

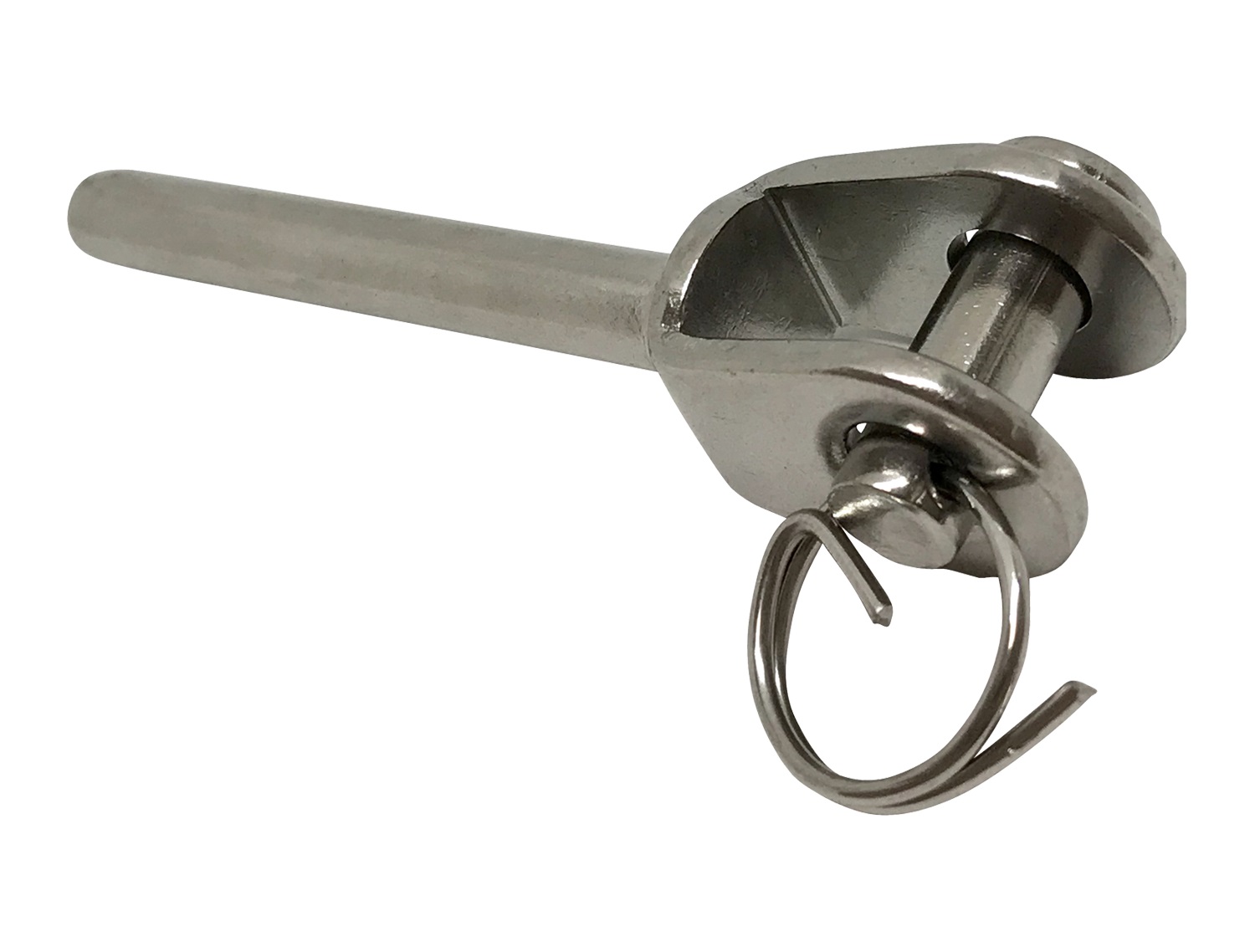

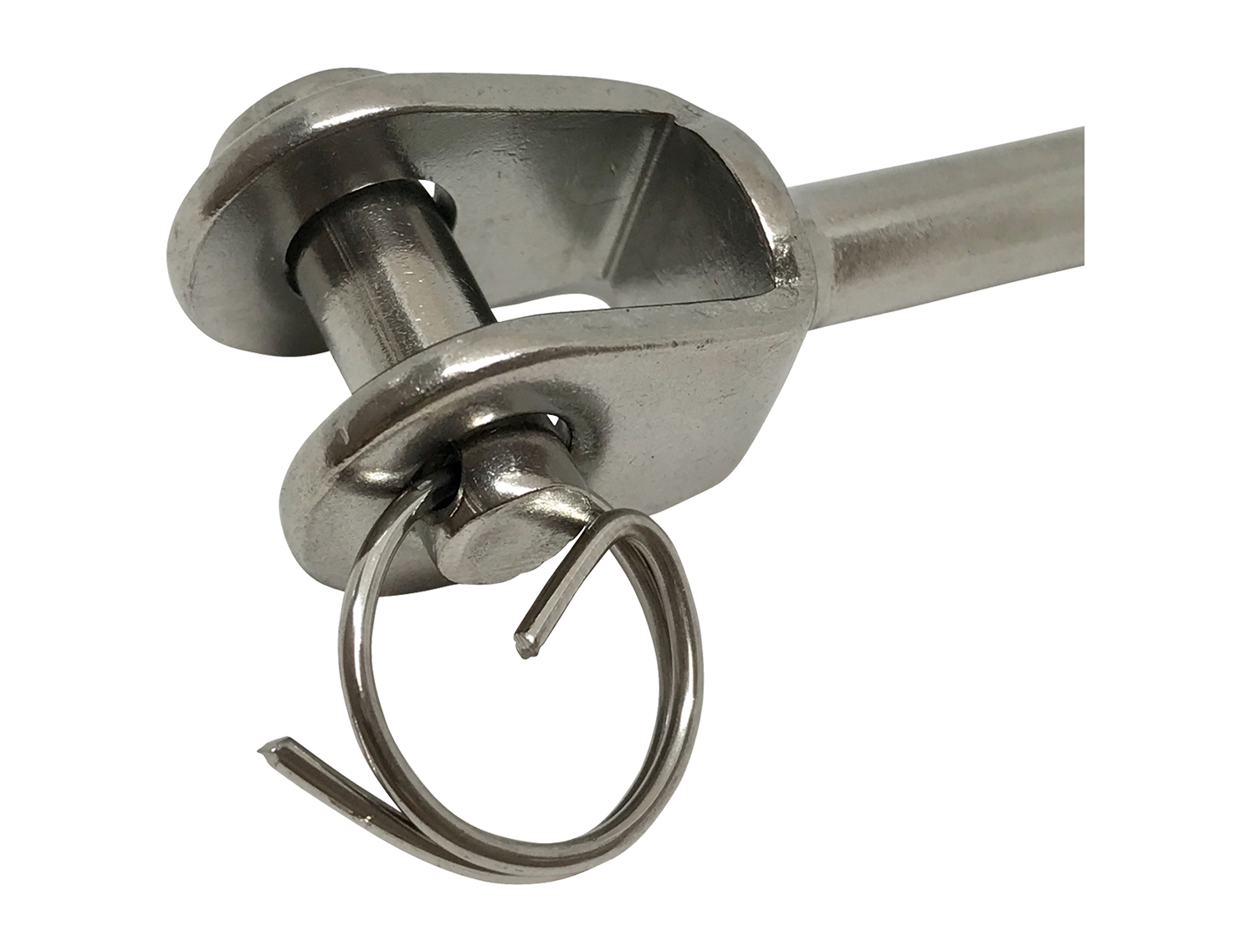

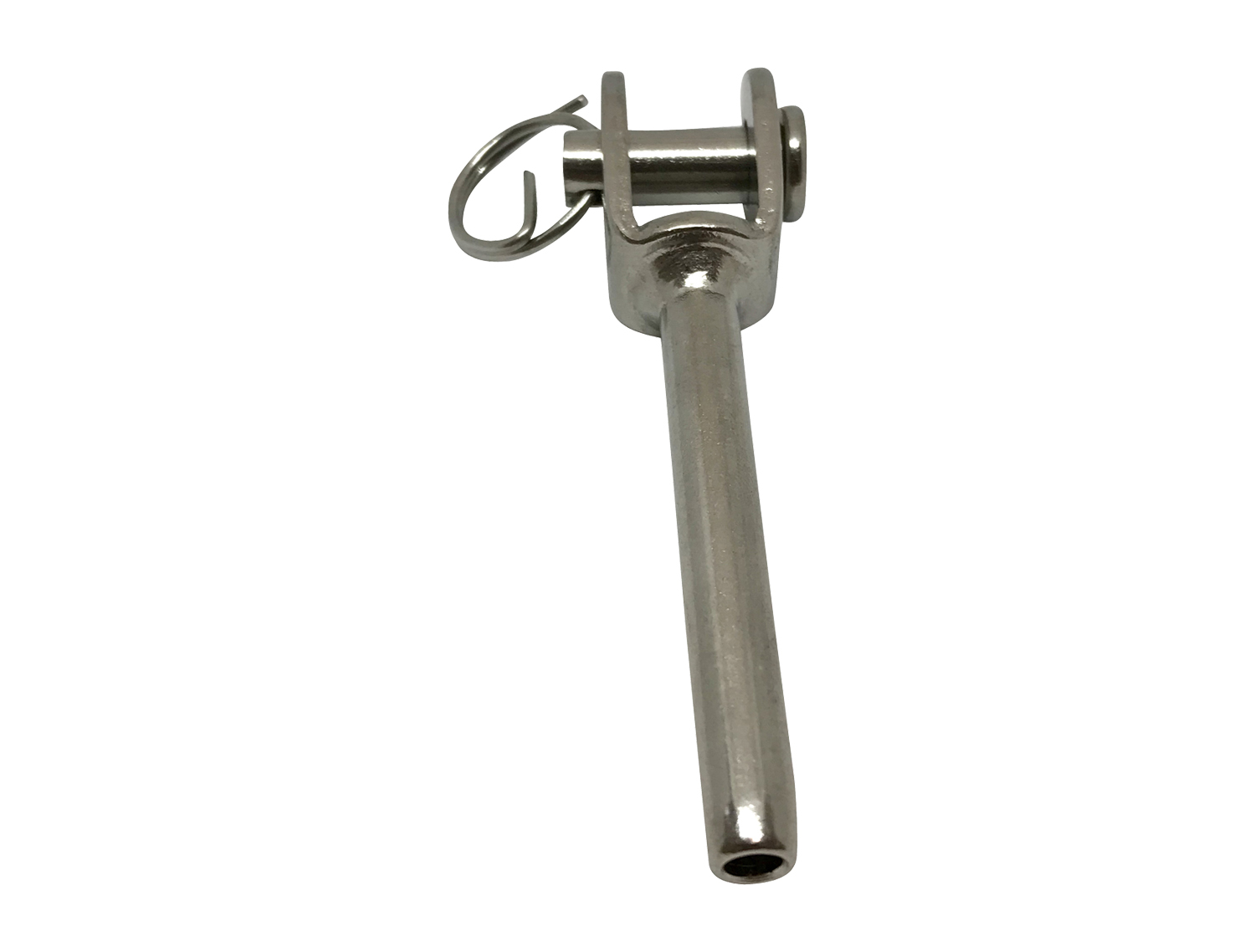

Edelstahl-Gabelterminal
Das Gabelterminal besteht aus Edelstahl rostfrei (Werkstoff 1.4401). Die Oberfläche ist... mehr
Produktinformationen "Edelstahl-Gabelterminal"
Das Gabelterminal besteht aus Edelstahl rostfrei (Werkstoff 1.4401). Die Oberfläche ist poliert.

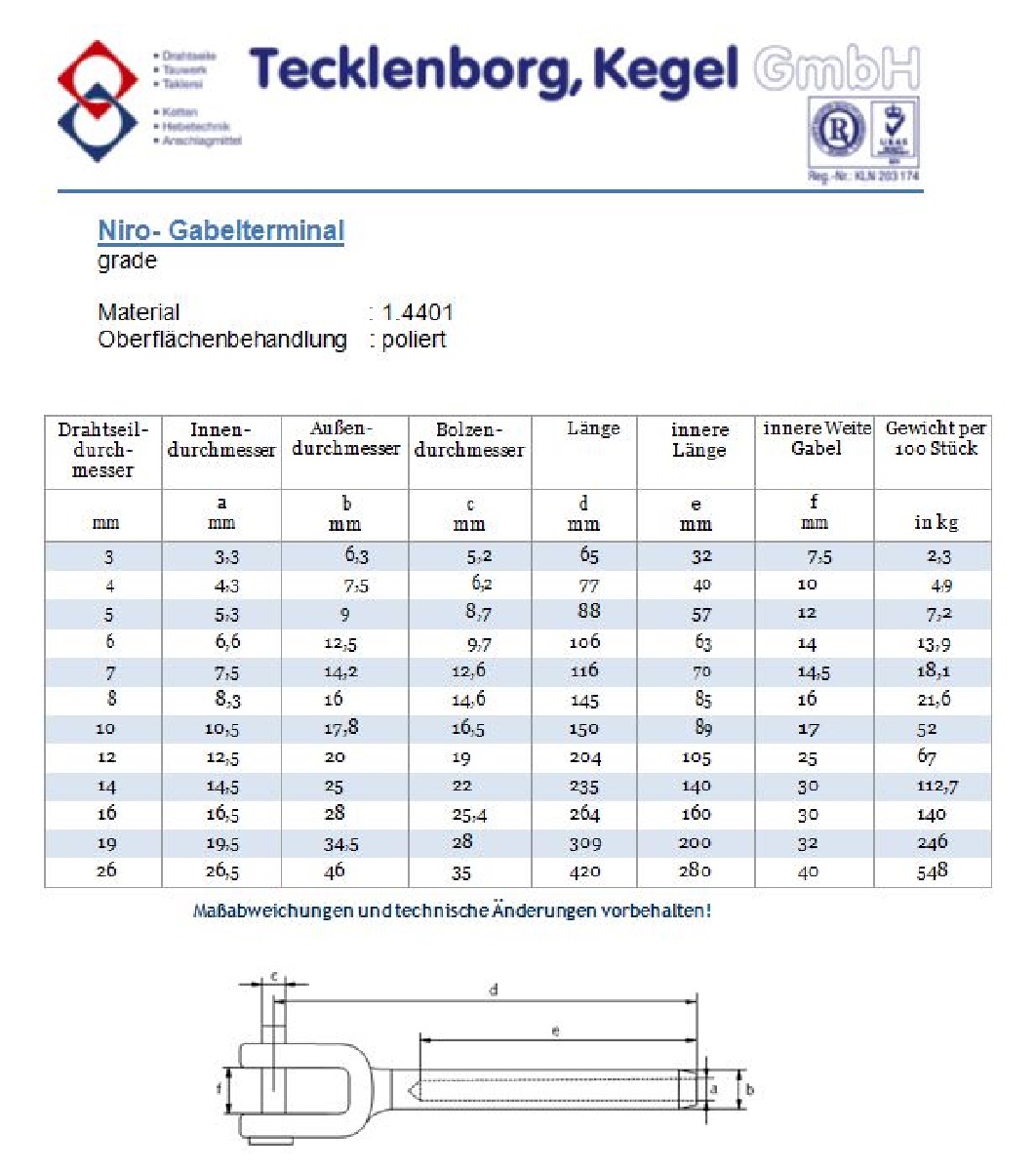

Drahtseil- durch- messer | Innen- durchmesser | Außen- durchmesser | Bolzen- durchmesser | Länge | innere Länge | innere Weite Gabel |
mm | a mm | b mm | c mm | d mm | e mm | f mm |
3 | 3,3 | 6,3 | 5,2 | 65 | 32 | 7,5 |
4 | 4,3 | 7,5 | 6,2 | 77 | 40 | 10 |
5 | 5,3 | 9 | 8,7 | 88 | 57 | 12 |
6 | 6,6 | 12,5 | 9,7 | 106 | 63 | 14 |
7 | 7,5 | 14,2 | 12,6 | 116 | 70 | 14,5 |
8 | 8,3 | 16 | 14,6 | 145 | 85 | 16 |
10 | 10,5 | 17,8 | 16,5 | 150 | 89 | 17 |
12 | 12,5 | 20 | 19 | 204 | 105 | 25 |
14 | 14,5 | 25 | 22 | 235 | 140 | 30 |
16 | 16,5 | 28 | 25,4 | 264 | 160 | 30 |
19 | 19,5 | 34,5 | 28 | 309 | 200 | 32 |
26 | 26,5 | 46 | 35 | 420 | 280 | 40 |
Maßabweichungen und technische Änderungen vorbehalten!
