Der Wantenspanner ist eine Sonderform des Spannschlosses, welcher vor allem im Segelsport zum Einsatz kommt. Auch zum Justieren des Sonnensegels im Architektur-Bereich ist der Wantenspanner bestens geeignet. Wantenspanner sind zwar nicht zum Tragen und Heben von Lasten geeignet, jedoch zum Abspannen von Seilbauten. Charakteristisch ist, dass durch das Gewinde exakte Einstellmöglichkeiten trotz großer Lastaufnahme ermöglicht wird.

   ✓ Wantenspanner   ✓ Spannschlösser   ✓ Spannschrauben   ✓ Terminals

Informationen zu ...

• ... Spannschraube nach DIN 82004 hier weiterlesen ... Spannschraube nach DIN 82004 zukalppen

  Spannschraube nach DIN 82004

  Die Oberfläche der Spannschrauben DIN 82004 ist galvanisch verzinkt. Lieferbar in der Form A mit zwei Langaugen, der Form B mit zwei Gabeln, der Form C mit zwei Rundaugen, der Form D mit Gabel und Rundauge und der Form E mit Gabel und Langauge.



  Nenn- größe	zulässige Bean- spruchung  kN *)	a	b1	b2	b3	c	Rechts- und Links- gewinde  d1	d2	d3	d4	l1	l2	l3	l4	l5	t	Nach- stell- barkeit
  0,4	4	29	8	12	10	13	M 12	10	11,5	22	415	379	365	372	397	15	140
  0,6	6,3	48	12	16	12	21	M 16	12	14	28	494	420	408	414	457	18	150
  1	10	48	12	19	16	21	M 18	16	18	35	529	471	449	460	500	23	165
  1,6	16	58	16	23	20	26	M 22	20	23	45	591	521	495	508	556	28	175
  2	20	58	16	26	22	26	M 24	22	25	50	625	563	535	546	594	31	190
  2,5	25	72	21	29	25	32	M 27	24	27	55	699	607	577	592	653	34	205
  3	31,5	72	21	32	28	32	M 30	27	30	60	732	648	614	631	690	36	215
  4	40	94	26	35	30	40	M 33	30	33	65	822	692	656	674	757	39	230
  5	50	94	26	39	35	40	M 36	36	39	75	854	746	698	722	800	46	240
  6	63	108	29	45	40	45	M 42	39	42	85	953	823	773	798	888	51	260
  8	80	115	32	49	45	49	M 45	45	48	95	1.049	917	859	888	983	56	295
  10	100	125	36	58	50	54	M 52	48	52	110	1.138	998	936	967	1.068	63	315
  12	125	144	41	64	55	60	M 56	52	56	120	1.259	1.091	1.019	1.055	1.175	70	345
  16	160	163	46	70	60	66	M 64	60	65	130	1.372	1.170	1.096	1.133	1.271	75	365
  20	200	173	51	74	65	72	M 72 x 6	68	74	140	1.468	1.254	1.176	1.215	1.361	80	390
  25	250	192	56	80	70	80	M 76 x 6	72	78	150	1.590	1.346	1.260	1.303	1.468	87	420
  32	315	216	60	90	80	90	M 80 x 6	80	86	170	1.722	1.452	1.352	1.402	1.587	97	450

• ... Spannschloss ähnl. DIN 1478 hier weiterlesen ... Spannschloss ähnl. DIN 1478 zukalppen

  ... Spannschloss ähnl. DIN 1478

  Die Spannschlösser sind nach der Norm (ähnlich) DIN 1478 gefertigt. Ausgestattet mit beiderseits Gabel und Kontermuttern. Das Mittelstück besteht aus ST-52. Die Oberfläche der Spannschlösser ist galvanisch verzinkt.



  d3	l1	l5	d4	b2	b3	Nachstellbarkeit	Mutter x Bolzen d3	Gewicht oer Stück in kg/%
  Sechskantschraube und Mutter nach (DIN 601) EN 24016
  M 8	110	205	8	8	15	85	M 6 x 35	26
  M 10	125	250	8	10	21	90	M 8 x 40	45
  M 12	125	300	10	14	19	90	M 10 x 45	66
  Schraube und Mutter nach DIN 20633
  M 16	170	340	10	20	24	125	M 16 x 61,5	151
  M 20	200	455	12	28	47	150	M 20 x 80	293
  M 24	255	550	12	33	53	180	M 24 x 100,5	500
  M 30	255	665	16	44	74	180	M 30 x 130,5	997

• ... Spannschraube ähnlich DIN 1480 hier weiterlesen ... Spannschraube ähnlich DIN 1480 zukalppen

  Spannschraube ähnlich DIN 1480

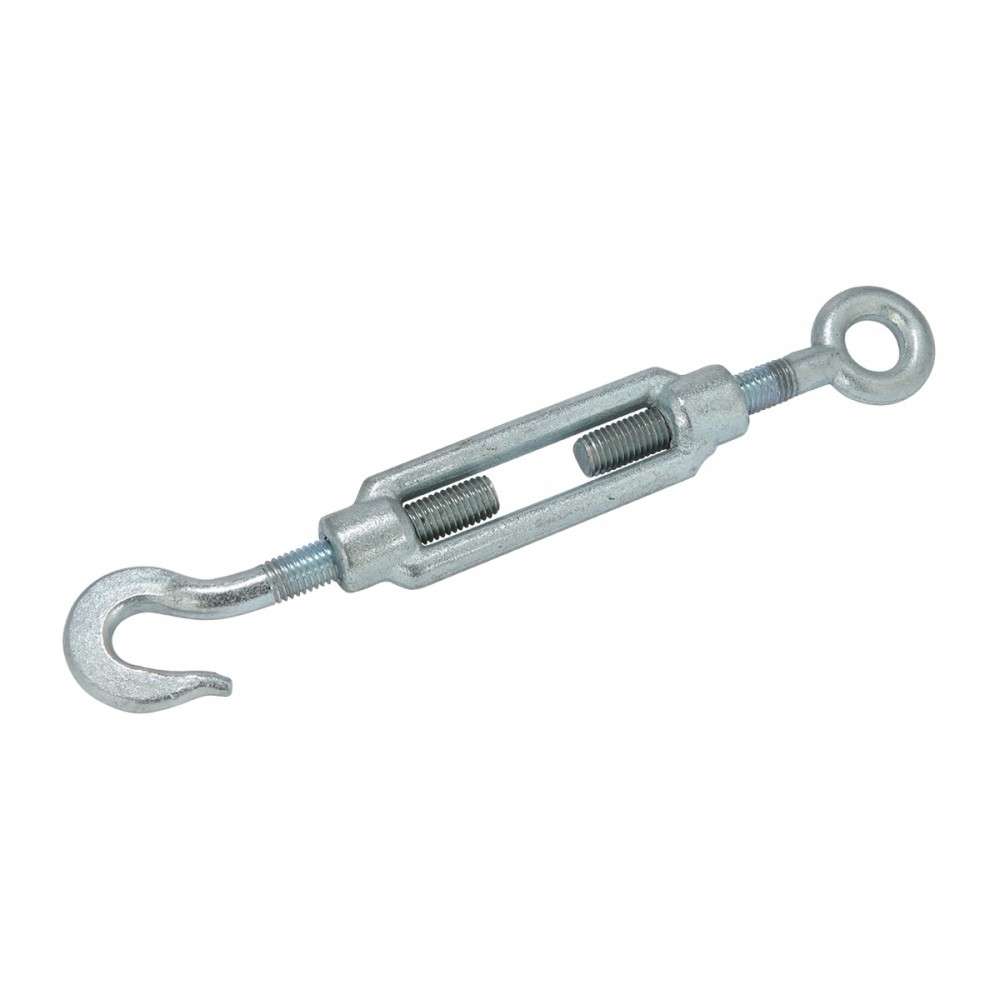

  Die Spannschrauben sind geschmiedet aus unlegiertem Stahl und nach der Norm (ähnlich) DIN 1480 gefertigt. Ausgestattet wahlweise mit Auge und Haken. Die Oberfläche der Spannschrauben ist galvanisch verzinkt

   Maßabweichnungen und technische Änderungen vorbehalten!Diese Spannschraube ist auch lieferbar mit Haken – Haken oder Auge – Auge.
  Maße auf Anfrage!

  Gewinde- durch- messer	Länge ge- schlos- sen	Länge ge- öffnet	Körper- länge	Länge	Länge	Gewinde- länge	Haken- öffnung	Material- stärke	Außen- durch- messer Auge	Innen- durch- messer Auge	Gewicht per St.
  a mm	b mm	c mm	d mm	e mm	f mm	g mm	h mm	i mm	j mm	k mm	in kg
  6	172	258	110	77	80	55	8	15	20	9	0,11
  8	184	264	110	85	84	57	10,5	15	22	10	0,2
  10	222	311	125	106	105	68	13	11	31	14	0,28
  12	241	324	125	117	111	70	16	13	35	16	0,43
  14	261	351	140	124	122	75	18	15	40	18	0,61
  16	311	427	170	144	150	88	20	17	47	22	1
  20	358	490	200	170	167	105	21	21	52	24	1,6
  22	414	559	220	200	186	118	24	28	60	27	2,2
  24	453	630	255	215	205	135	26	33	65	27	2,8
  30	495	660	255	240	220	135	34	35	71	31	4,1
  33	545	744	295	260	245	148	38	40	88	36	6
  36	597	782	295	275	277	158	46	45	94	38	8,4

• ... Rohrspannschraube (Wantenspanner) hier weiterlesen ... Rohrspannschraube (Wantenspanner) zukalppen

  Rohrspannschraube (Wantenspanner)

  Die Rohrspannschrauben (Wantenspanner) sind aus unlegiertem Stahl gefertigt. Ausgestattet mit beiderseits Gabel und Kontermuttern. Der Sicherheitsfaktor beträgt 5 x WLL zur Mindestbruchlast. Die Oberfläche der Rohrspannschrauben ist feuerverzinkt, ausgenommen die Endbeschläge der 6 mm und 8 mm, diese sind galvanisch verzinkt.

   Maßabweichnungen und technische Änderungen vorbehalten!Diese Spannschraube ist auch lieferbar mit Haken – Haken oder Auge – Auge.
  Maße auf Anfrage!

  Gewinde- durch- messer	Körper- länge	Länge geschlossen	Länge geöffnet	Bolzen- durch- messer	innere Länge Gabel	innere Weite Gabel	Breite Gabel	Außen- durch- messer Gabel	WLL	Gewicht per St.
  a mm	b mm	c mm	d mm	e mm	f mm	g mm	h mm	j mm	to	in kg
  6	100	175	255	5	19	7	20	13	0,2	0,16
  8	108	199	282	6	25	9	24	14	0,32	0,27
  10	125	222	320	8	26	10,5	28	19	0,5	0,45
  12	195	320	479	10	32	13	34	22	0,7	0,86
  16	230	388	572	12	39	18	42	28	1,2	1,57
  20	270	454	672	16	46	20	51	33	1,5	2,67
  22	295	490	730	20	55	25	55	38	2,2	3,68
  24	325	558	819	22	63	30	70	46	3,2	5,3
  33	370	681	977	30	85	38	82	60	4,8	12
  39	400	710	1.017	33	86	45	85	76	6	14,2
  45	400	760	1.050	39	105	50	100	86	8,5	20,8
  48	400	820	1.110	45	120	58	118	92	11	24

• ... Green Pin Spannschrauben Gabel-Gabel hier weiterlesen ... Green Pin Spannschrauben Gabel-Gabel zukalppen

  Green Pin Spannschrauben Gabel-Gabel

  Die Green Pin Spannschrauben sind geschmiedet aus hochfestem Stahl SAE 1035 oder 1045 und nach der Norm (ähnlich) ASTM F1145-92, vormals U.S. Federal Specification FF-T-791b gefertigt. Ausgestattet mit beiderseits Gabel und Kontermuttern. Der Sicherheitsfaktor beträgt 5 x WLL zur Mindestbruchlast. Zertifikate stellen wir Ihnen auf Anfrage gerne zur Verfügung.

   Maßabweichnungen und technische Änderungen vorbehalten!Diese Spannschraube ist auch lieferbar mit Haken – Haken oder Auge – Auge.
  Maße auf Anfrage!

  Gewinde- Ø	Spannweg	Länge geschl.	Länge geöffnet	innere Weite Gabel	innere Länge Gabel	Bolzen- Ø	Material- stärke Auge	Ø Auge	WLL	Gewicht per St.
  a Zoll	Zoll	b mm	c mm	d mm	e mm	f mm	g mm	h mm	to	in kg
  3/8	6	302	416	13	22	8	8	21	0,54	0,37
  1/2	8	338	452	16	26	9,5	10	25	1	0,73
  1/2	9	414	585	16	26	9,5	10	25	1	0,79
  1/2	12	490	719	16	26	9,5	10	25	1	0,96
  5/8	6	394	508	18	33	13	13	33	1,59	1,37
  5/8	9	470	641	18	33	13	13	33	1,59	1,31
  5/8	12	546	775	18	33	13	13	33	1,59	1,53
  3/4	6	432	546	23	38	15,5	16	41	2,36	1,86
  3/4	9	508	679	23	38	15,5	16	41	2,36	2,31
  3/4	12	584	813	23	38	15,5	16	41	2,36	2,56
  3/4	18	737	1.080	23	38	15,5	16	41	2,36	3,11
  7/8	12	625	854	27	44	19	18	48	3,27	3,71
  7/8	18	778	1.121	27	44	19	18	48	3,27	4,14
  1	6	524	638	30	52	22	20	54	4,54	4,29
  1	12	676	905	30	52	22	20	54	4,54	5,07
  1	18	829	1.172	30	52	22	20	54	4,54	6,62
  1	24	980	1.437	30	52	22	20	54	4,54	7,85
  1 1/4	12	760	989	44	73	29	25	67	6,9	9,48
  1 1/4	18	912	1.255	44	73	29	25	67	6,9	11,6
  1 1/4	24	1.064	1.521	44	73	29	25	67	6,9	13
  1 1/2	12	823	1.052	52	70	35	27	80	9,71	13,6
  1 1/2	18	975	1.318	52	70	35	27	80	9,71	14,3
  1 1/2	24	1.128	1.585	52	70	35	27	80	9,71	18,4
  1 3/4	18	1.060	1.403	59	85	41	33	90	12,7	25
  1 3/4	24	1.213	1.670	59	85	41	33	90	12,7	28,7
  2	24	1.315	1.772	64	93	51	39	108	16,78	45,4
  2 1/2	24	1.486	1.943	75	114	57	38	143	27,22	73
  2 3/4	24	1.562	2.019	89	110	70	42	156	34,02	98
